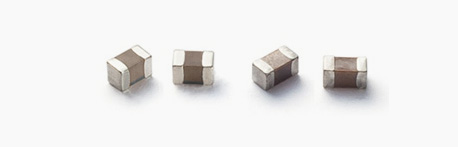

꿈을 현실로 변화시키는 기업 청맥전자MLCC(Multi-Layer Ceramic Capacitors)
적층 세라믹 Capacitor(MLCC, Multi-Layer Ceramic Capacitors)는 전자회로에서 일시적으로 전하를 충전하고 Noise를 제거하는 일반적인 타입의 Capacitor로 유전체 층과 니켈(Ni)로 된 내부전극 층이 상호 교차된 층 구조로 되어 있습니다.

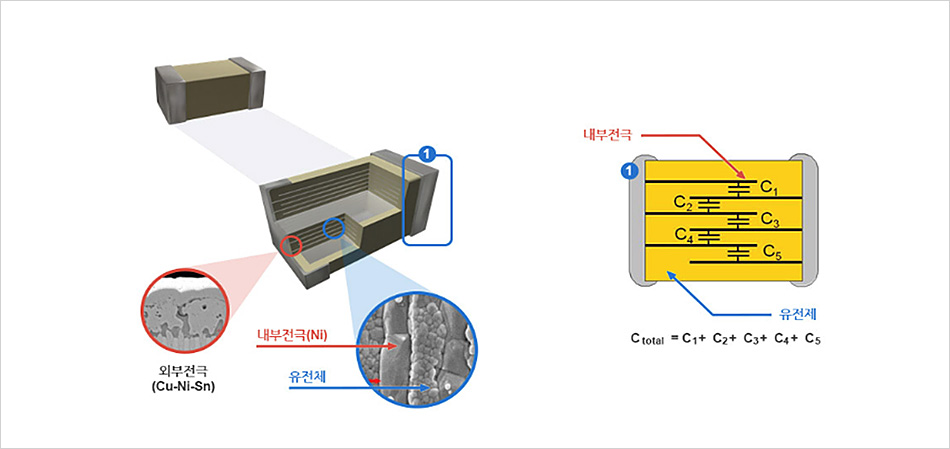

Sectional View
유전체와 내부 전극을 적층하여 Capacitance를 구현 합니다.

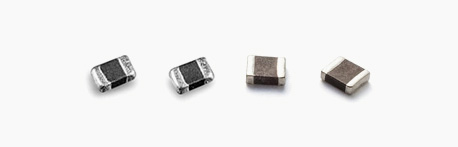

Inductor
적층 공정, 권선공정, 박막공정 등을 이용하여 제작된 표면실장형 부품으로 인덕턴스를 나타내는 수동소자입니다. 주 용도로는 전원회로의 전류 평활용, RF회로의 임피던스 매칭용, L-C 필터, LC 공진 회로용으로 사용됩니다.
Sectional View
-

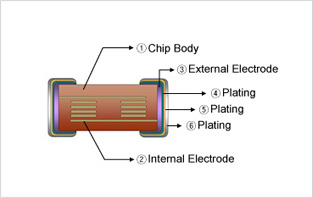

권선타입
권선타입은 코일을 α권선형태로 감고 자성체를주변을 감싼 형태로 제작
-

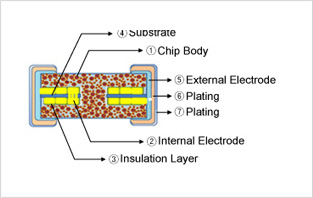

박막타입
박막타입은 코일을 기판위에 도금한 형태로 제작하고 자성체를 주변을 감싼 형태로 제작
-

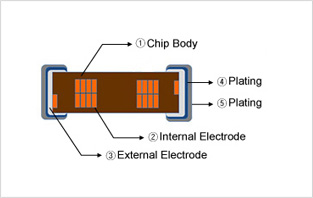

적층타입
적층타입은 자성체 Sheet에 전극을 인쇄하고 자성체 Sheet를 적층해서 제작하고 상면 하면에 자성체 Sheet Cover로 덮는다

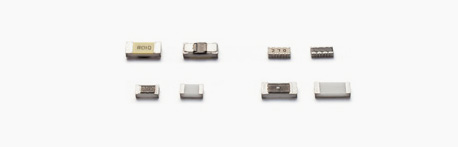

Chip Resistor
Chip Resistor는 직류전류나 교류전류를 제한하는 성질을 가지고 있습니다. 이 성질을 이용하여 전자회로 내부에서 전압을 낮추거나, 전류를 일정하게 하는 역할을 합니다. 저항은 기본적으로 Ohm의 법칙을 따르며, 전기전도도가 높은 물질과 전도도가 낮은 물질을 함께 사용하여 요구되는 저항값을 구현합니다. Chip형 저항의 주요 저항체 재료는 SiO2, RuO2, CuNi 등을 사용하여 고저항과 저저항, 초저저항, 내황품, Array 저항 제품을 제조합니다.

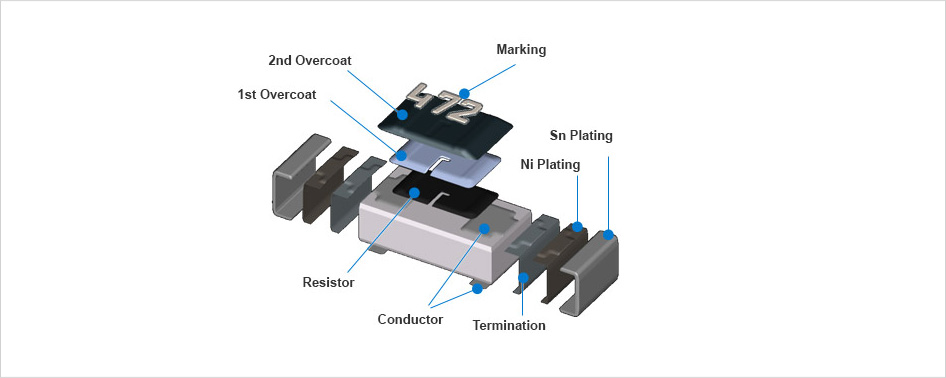

Sectional View
General Type
권선타입은 코일을 α권선형태로 감고 자성체를 주변을 감싼 형태로 제작
Tantalum
Tantalum Capacitor는 전하를 충/방전하고 Noise를 제거하는 일반적인 타입의 Capacitor로서 전자기기에 광범위하게 사용되고 있습니다.
Tantalum Capacitor는 음극 전해질의 종류에 따라 Manganese Doxide Type과 Conductive Polymer Type의 2개 Type으로 구성되어 있습니다. Polymer Type은 Low ESR이 특징인 제품입니다. Tantalum Capacitor는 표면실장을 할 수 있도록 Chip Type 으로 설계되어 있으며, 환경친화적인 제품입니다.
Sectional View
유전체 : Ta2O5, 양극 : Ta, 음극 : 전도성 고분자 또는 이산화망간 (MnO2) 제품 유형 : 음극 재료에 따른 분류 - 고분자 Type과 Manganese Type
